Předválečný bombardér

Předválečný bombardér Tupolev SB-2 vyráběný po okupaci v Československu pod označením Avia B-71 můžete postavit z EPP stavebnice Marka Rokowskiego.

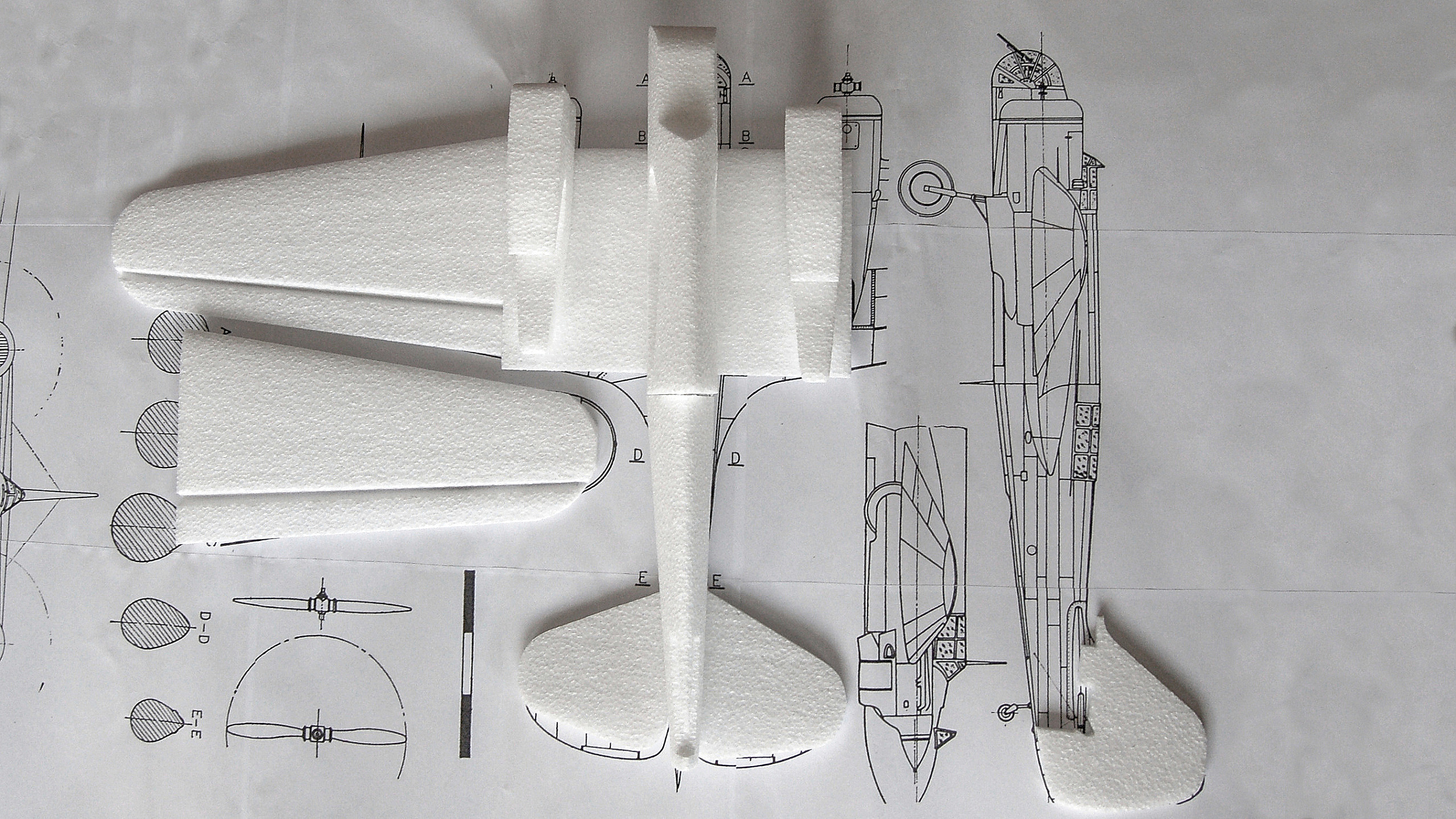

Součástí stavebnice jsou EPP výřezy, uhlíkové tyčky, překližková lože motoru a páky kormidel.

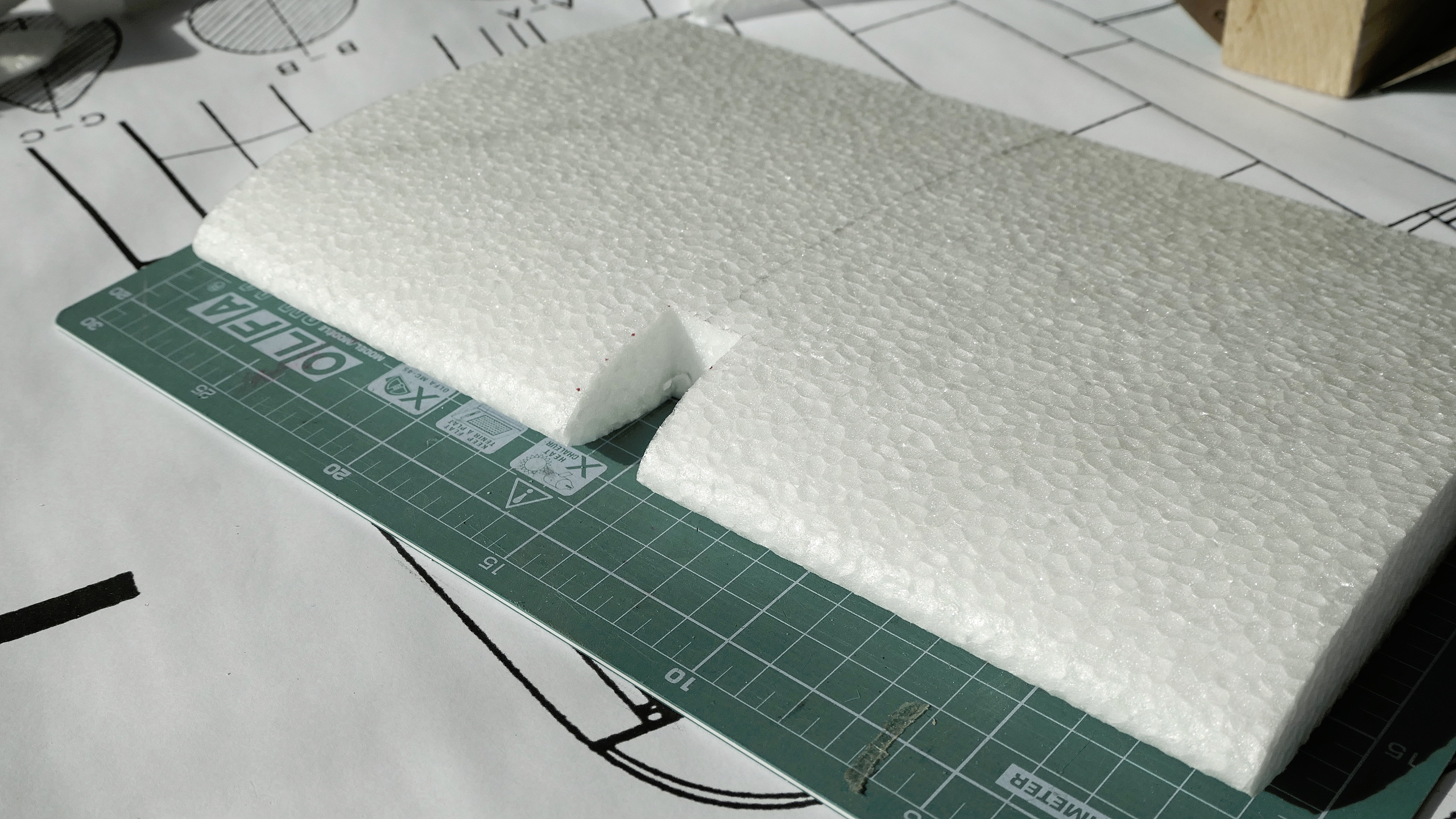

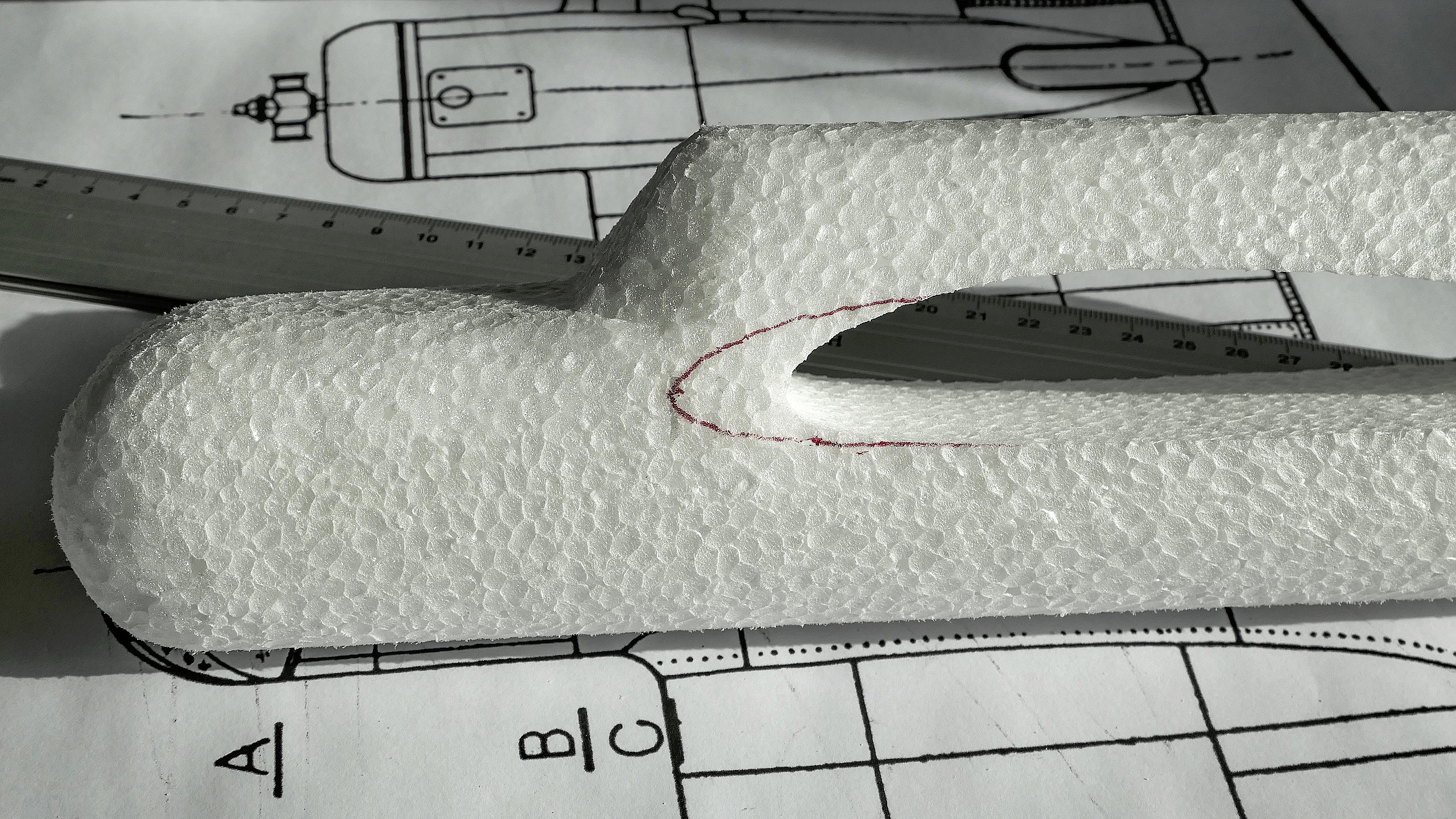

V centroplánu je výřez na akumulátor.

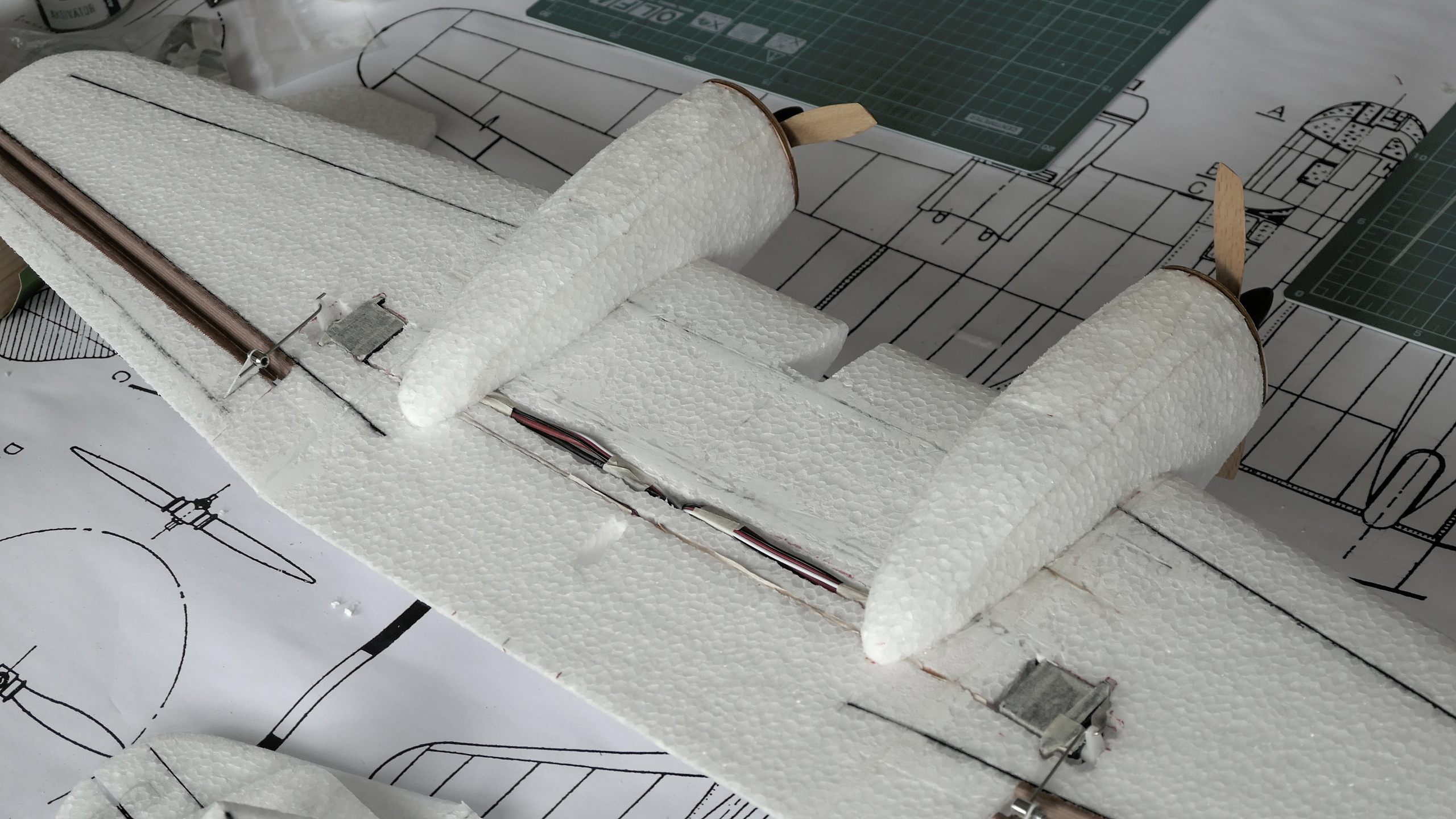

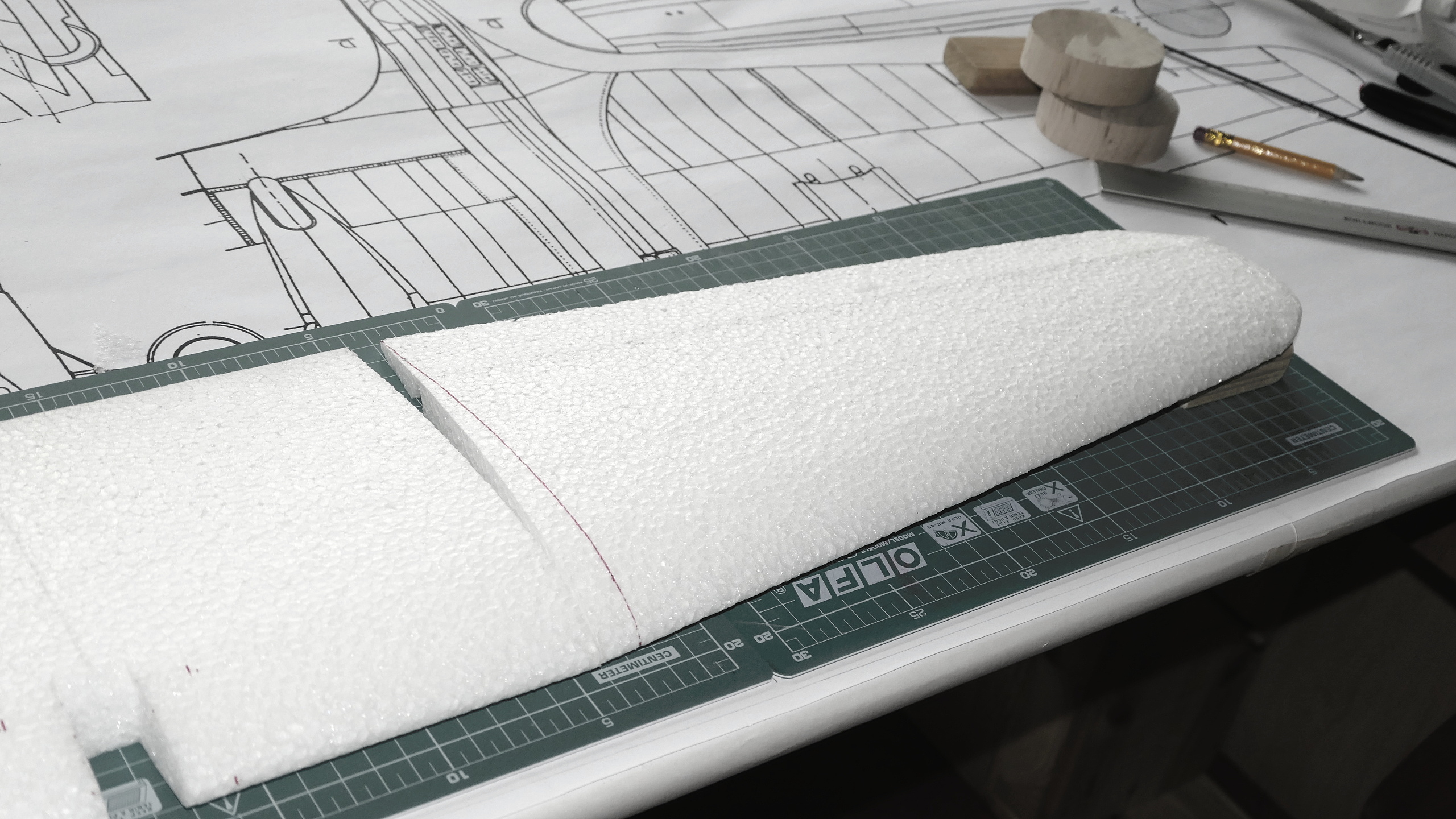

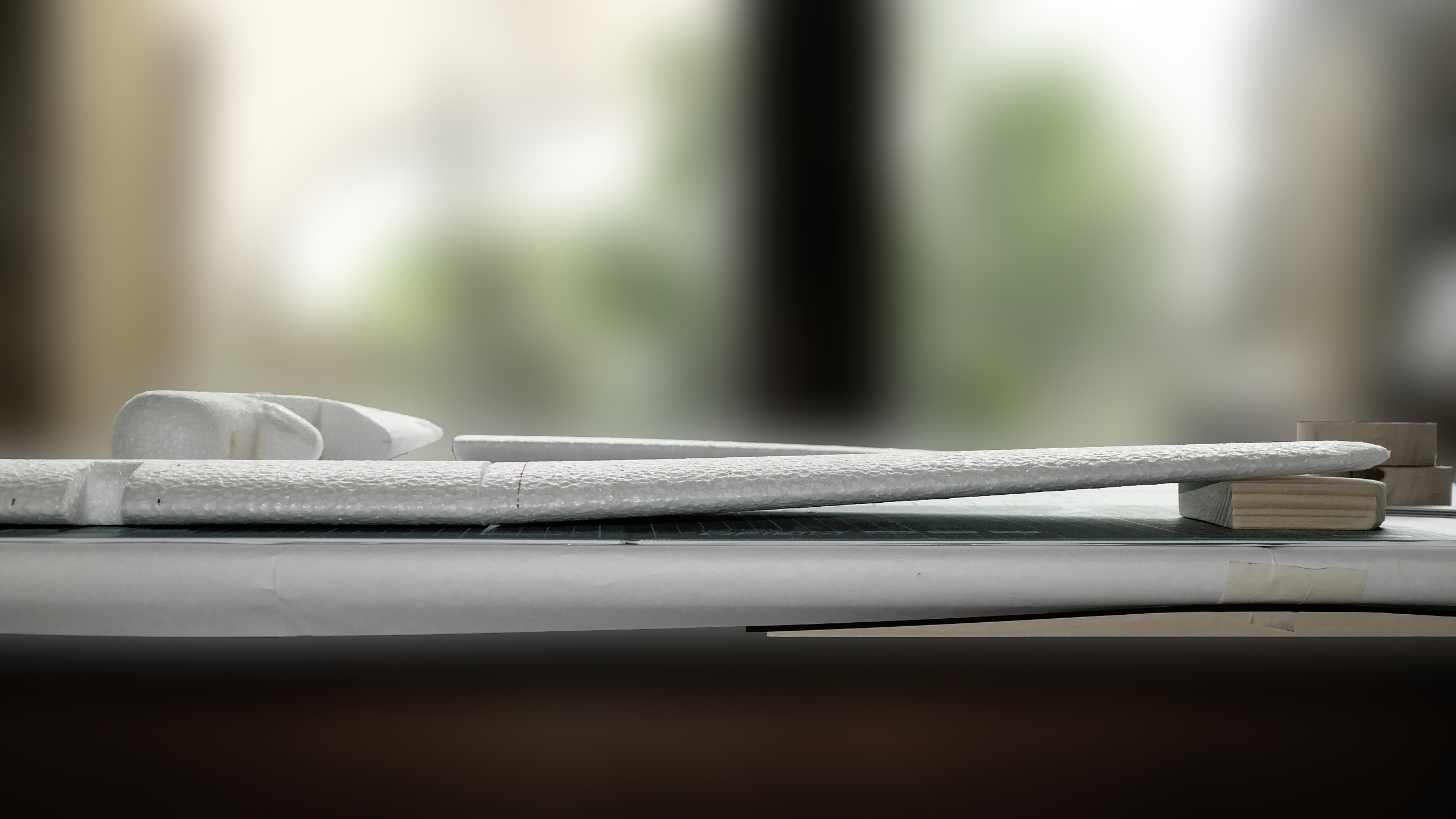

Křídlo má upravenou geometrii. Spoj křídla je zpevněný překližkovou spojkou.

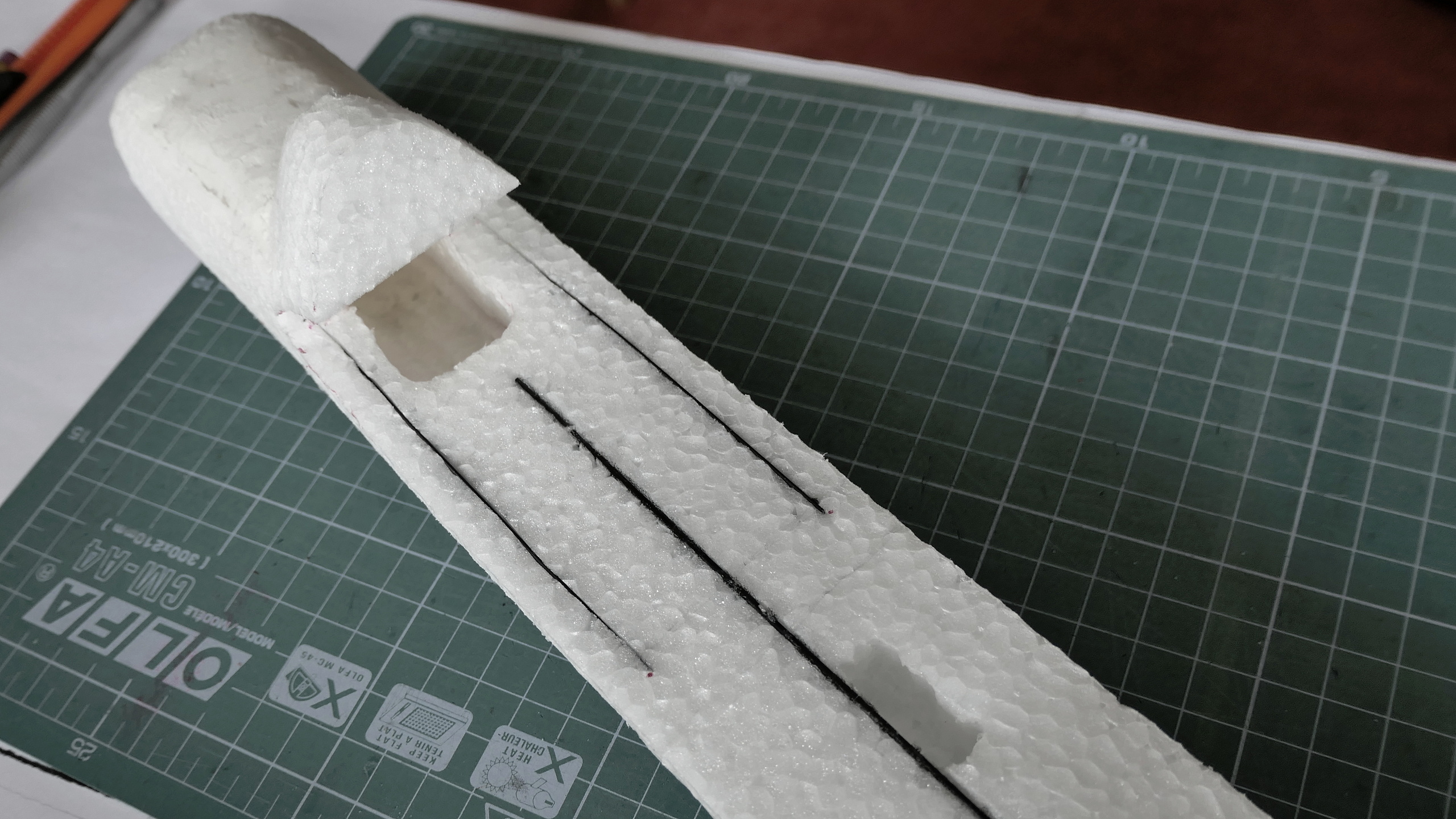

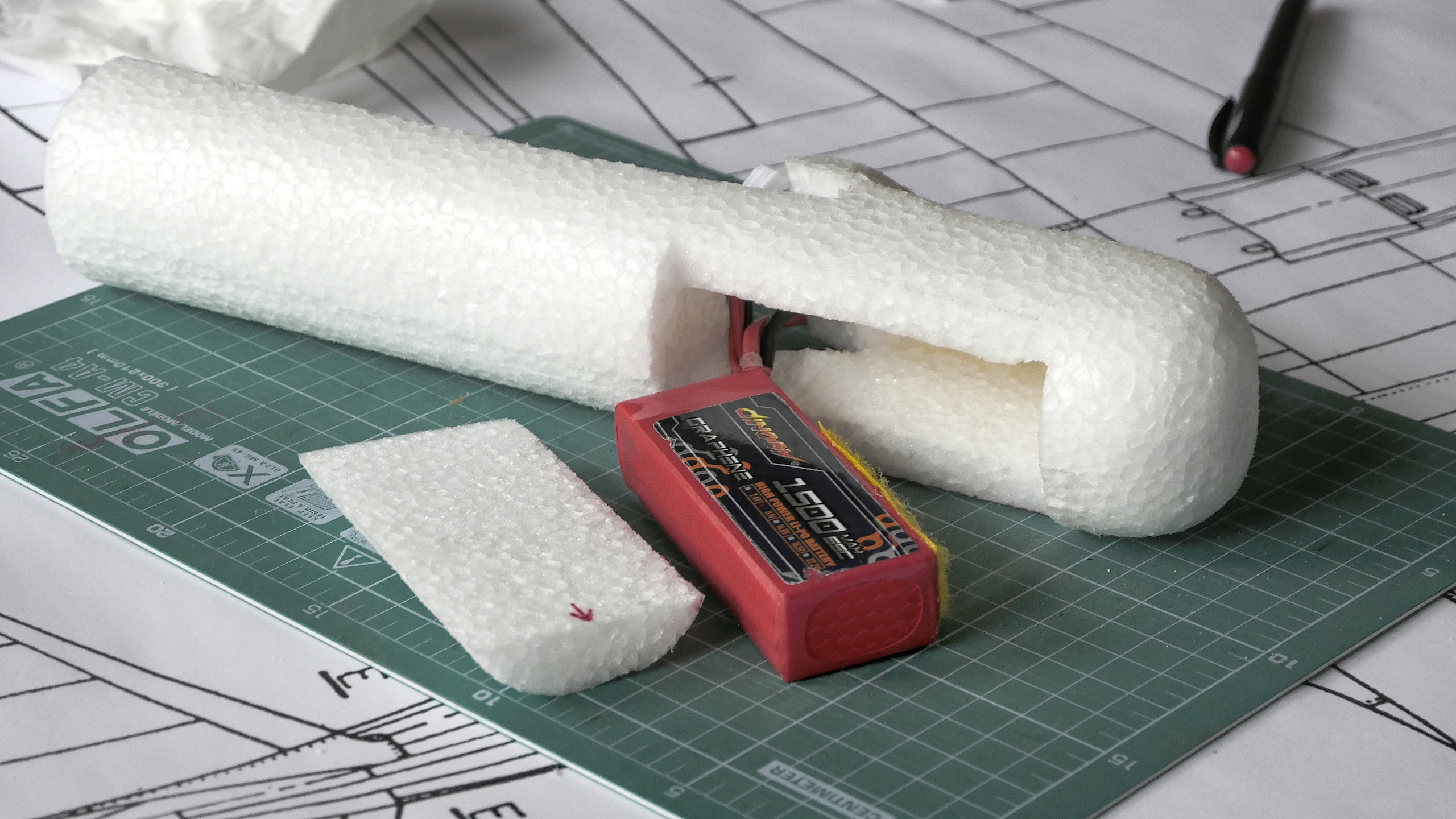

Křídlo je v trupu posunuté dopředu. V přední části trupu je prostor pro akumulátor. Přední část trupu je zpevněná uhlíkovými pásky.

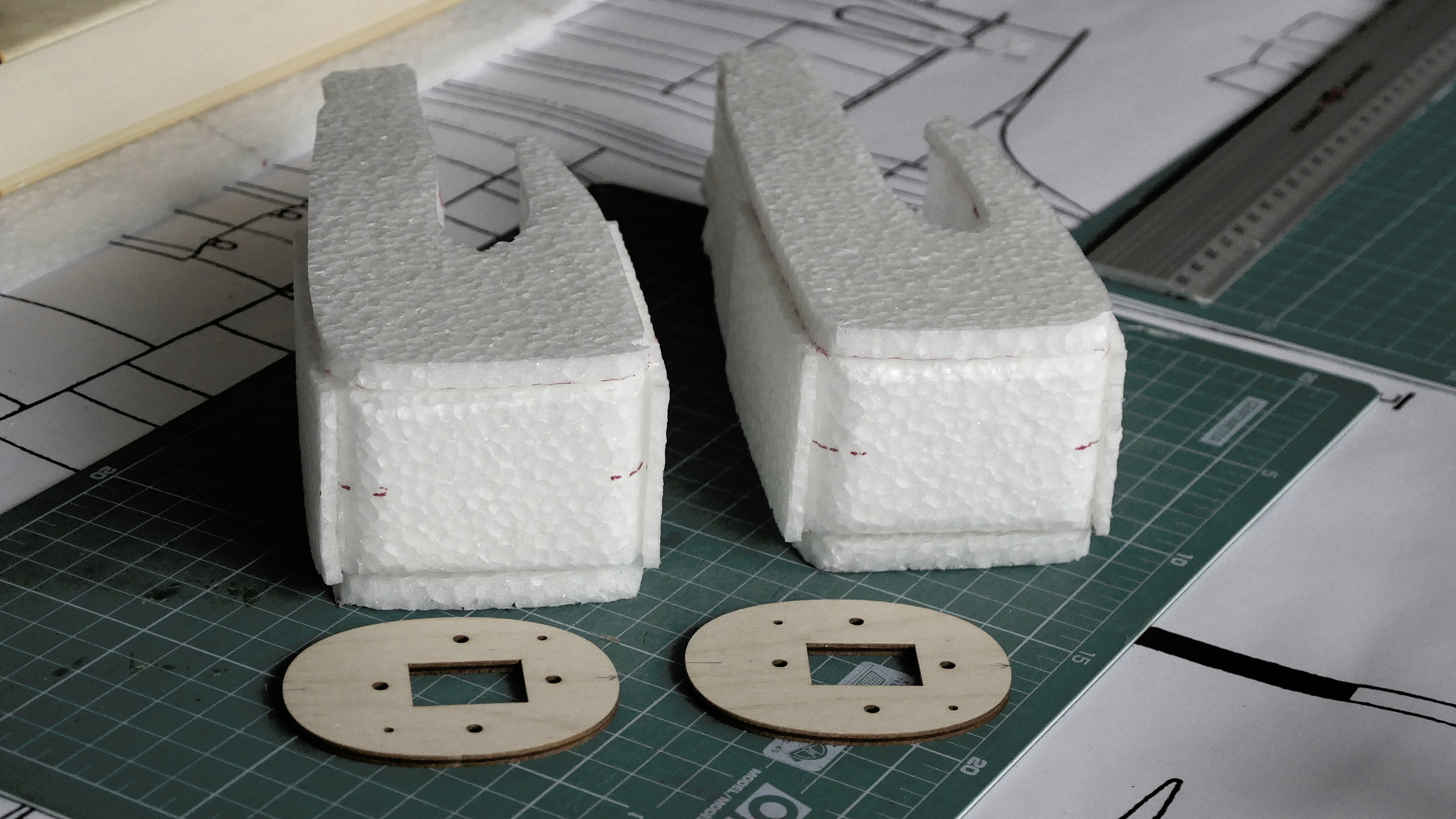

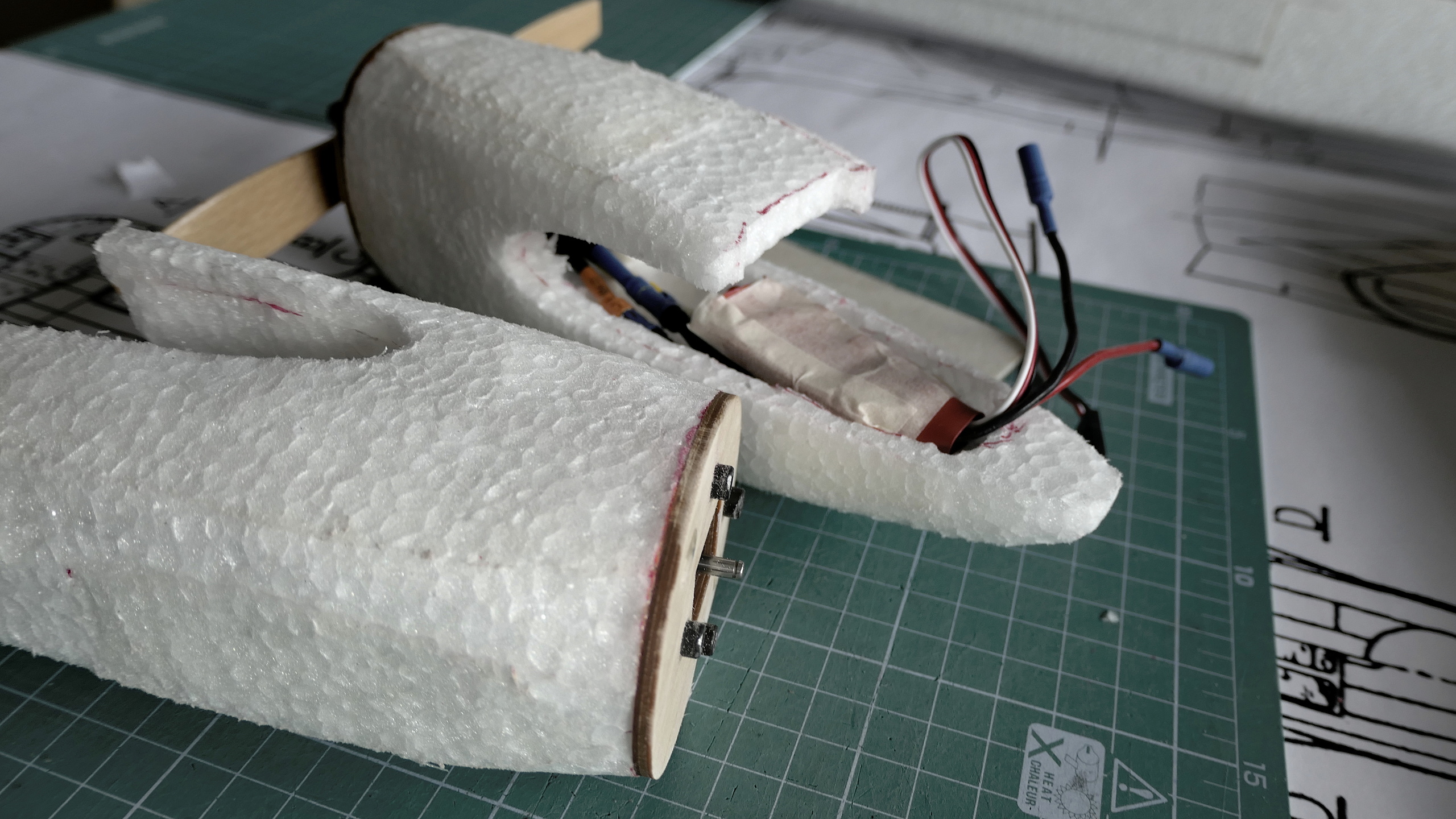

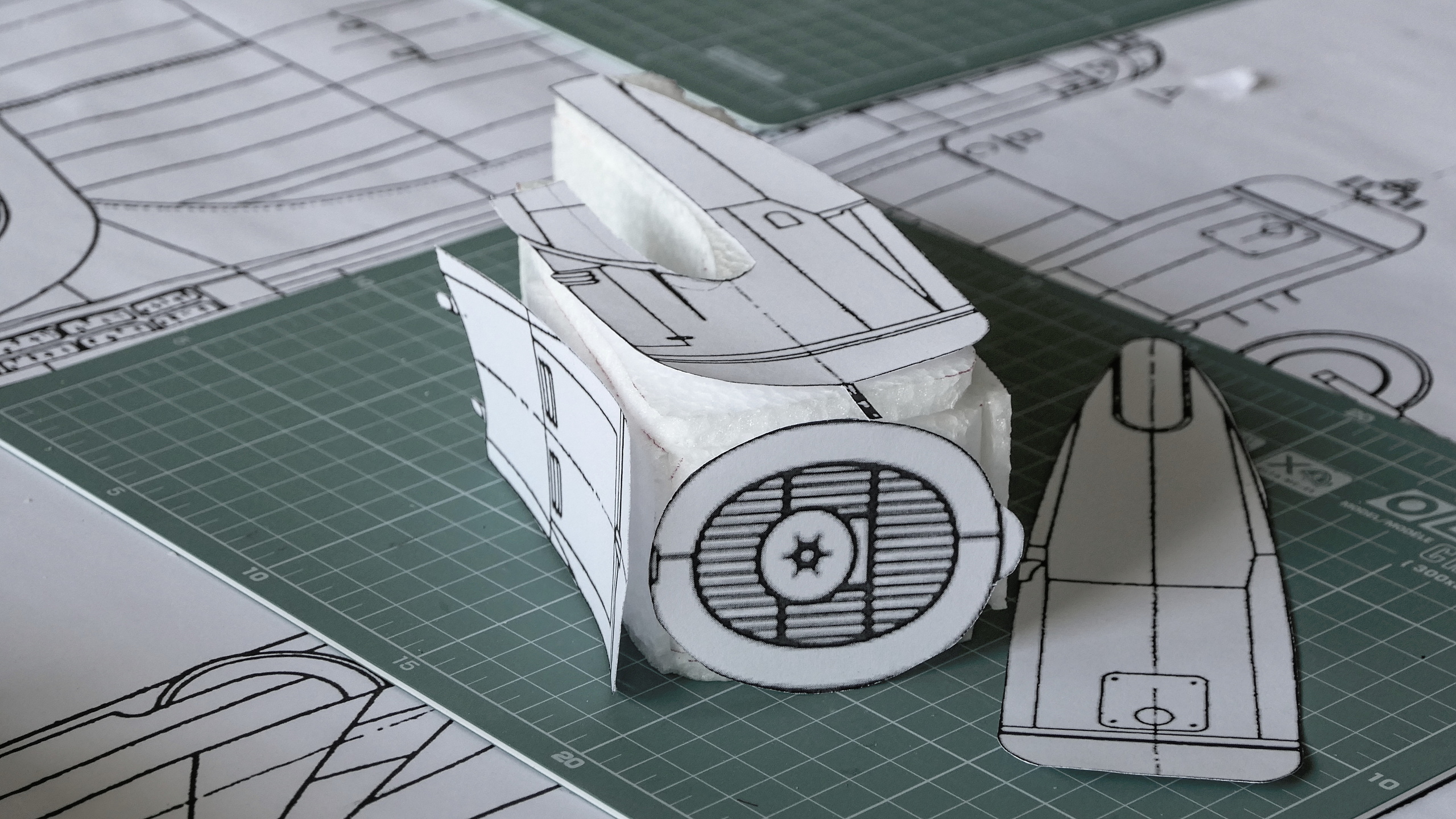

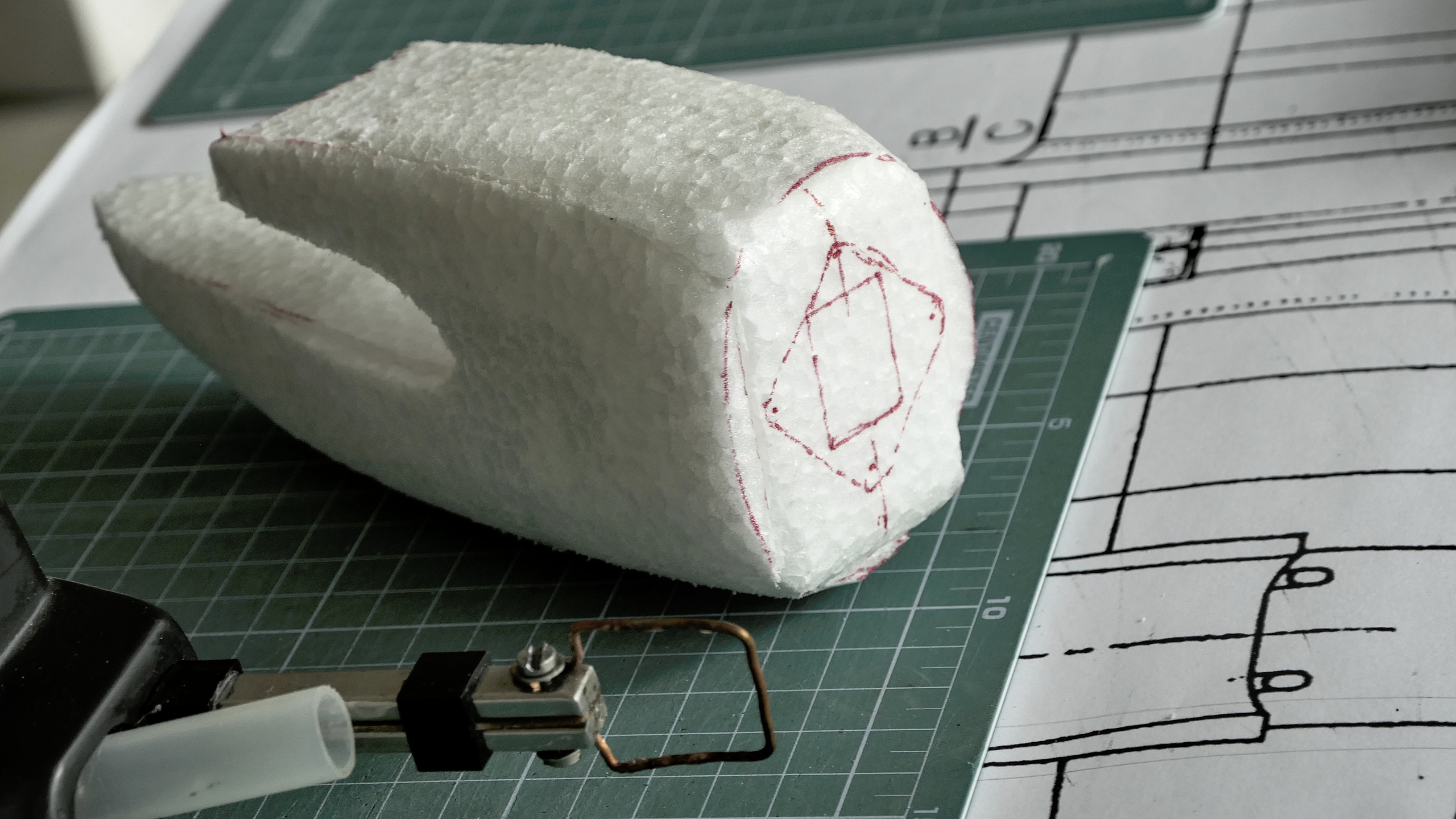

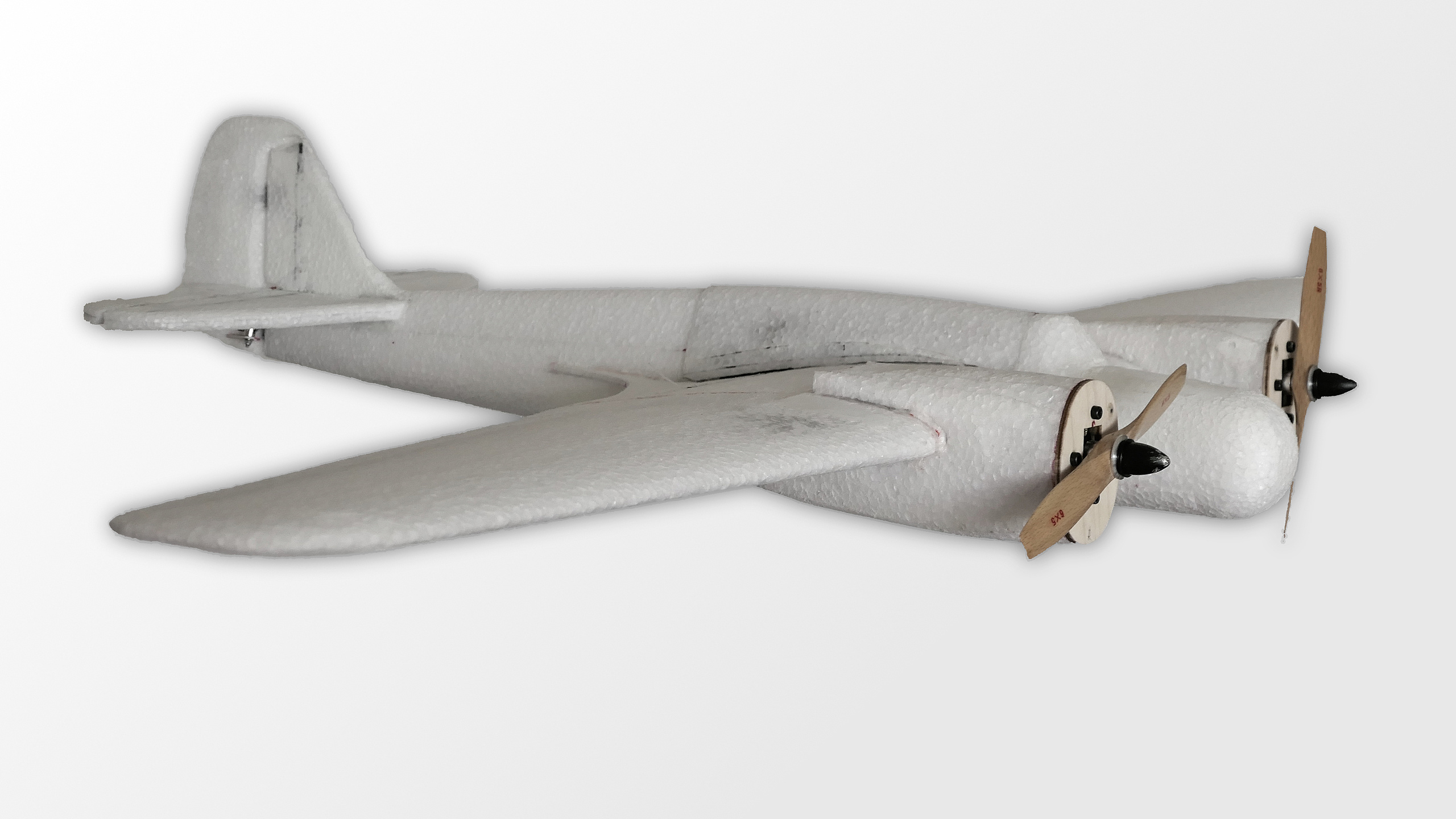

Gondoly motorů jsou rozšířené a motory jsou upevněné na překližkové desky (jiné, než jsou součástí stavebnice).

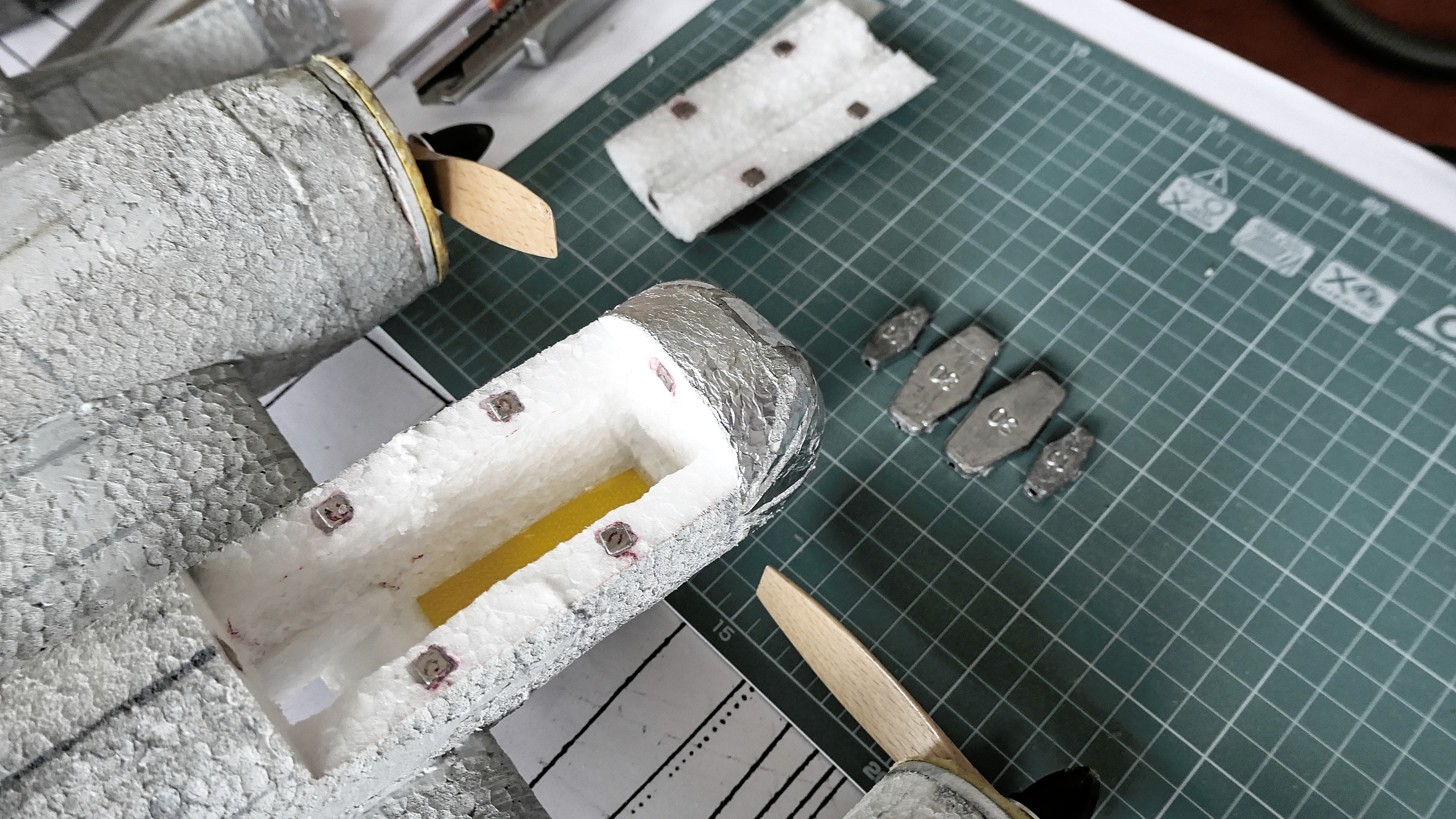

Dodatečné závaží 80 g zajistí lepší stabilitu.

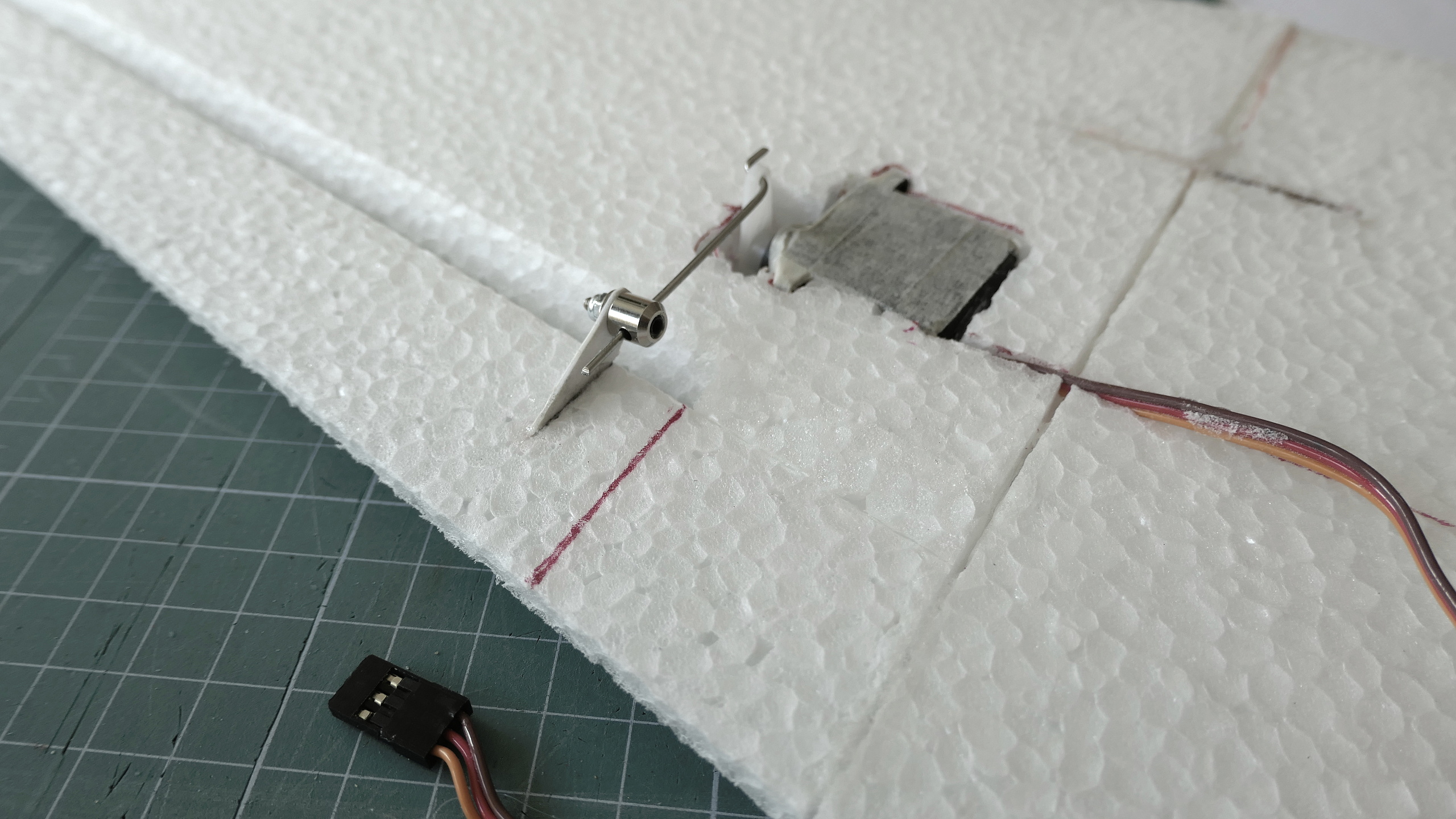

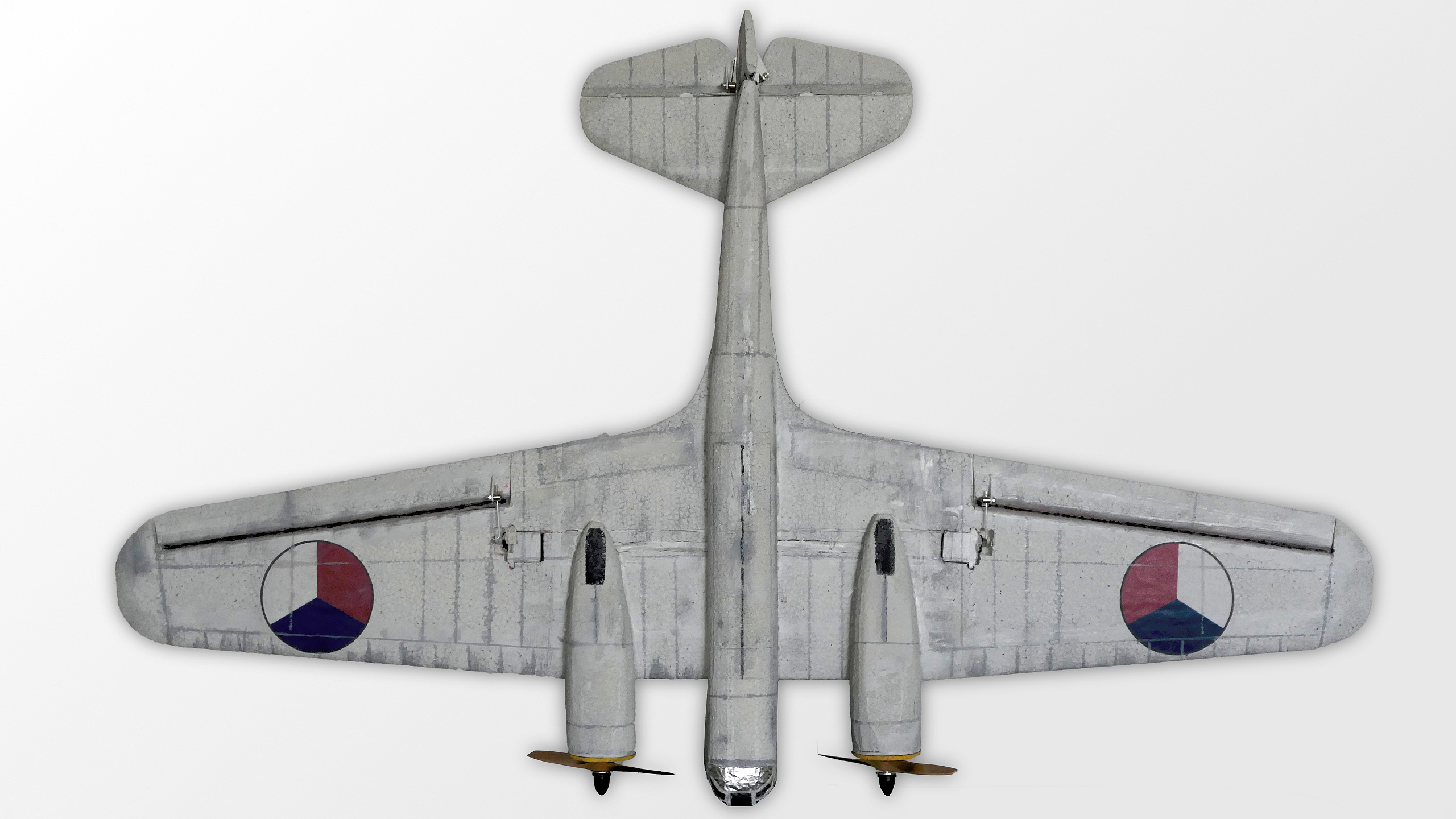

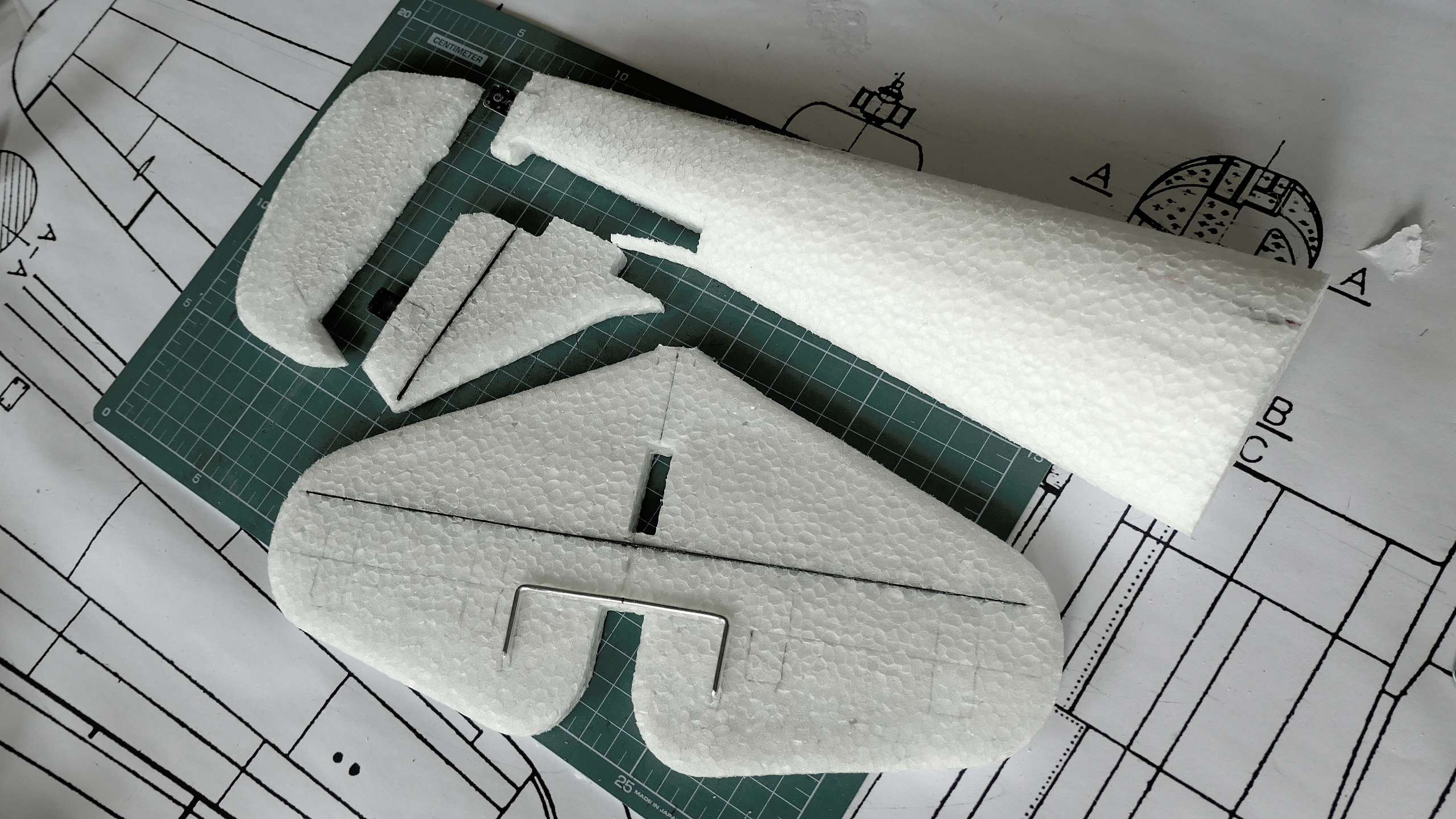

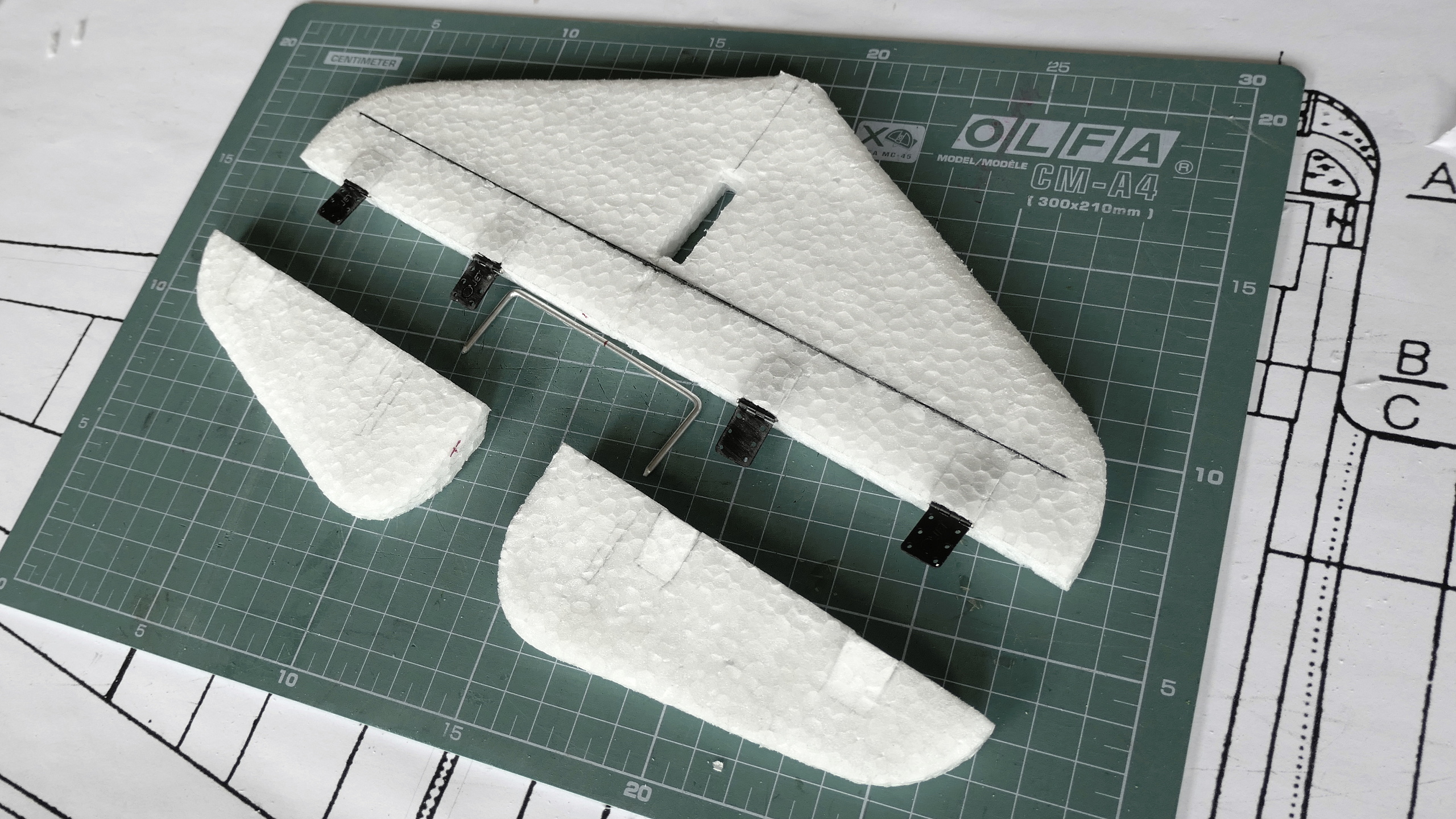

Křidélka, směrové a výškové kormidlo.

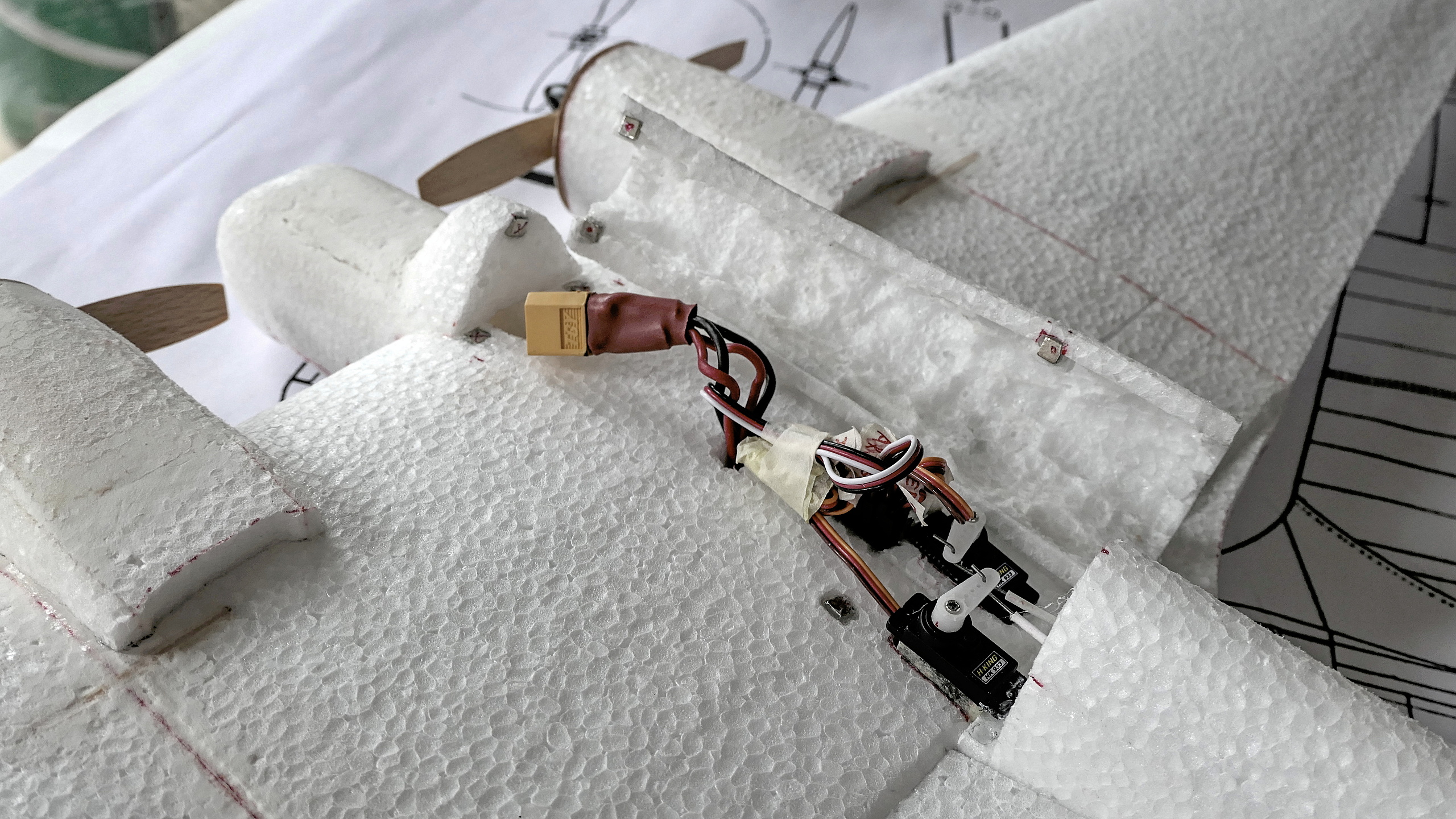

Přijímač, serva výškovky a směrovky a konektor akumulátoru jsou skryté v trupu.

Nerovnosti jsmou tmelené šlehaným tmelem.

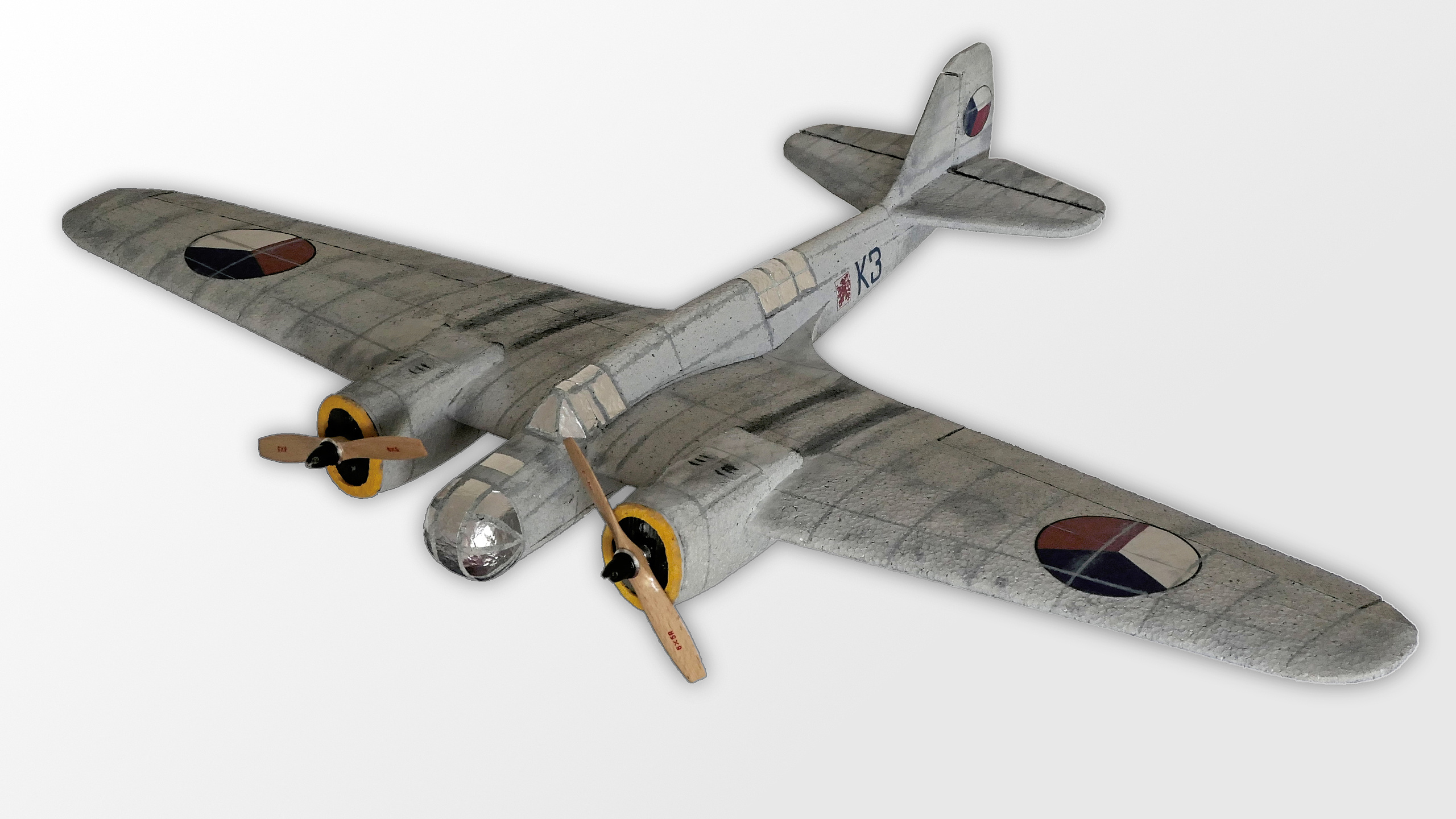

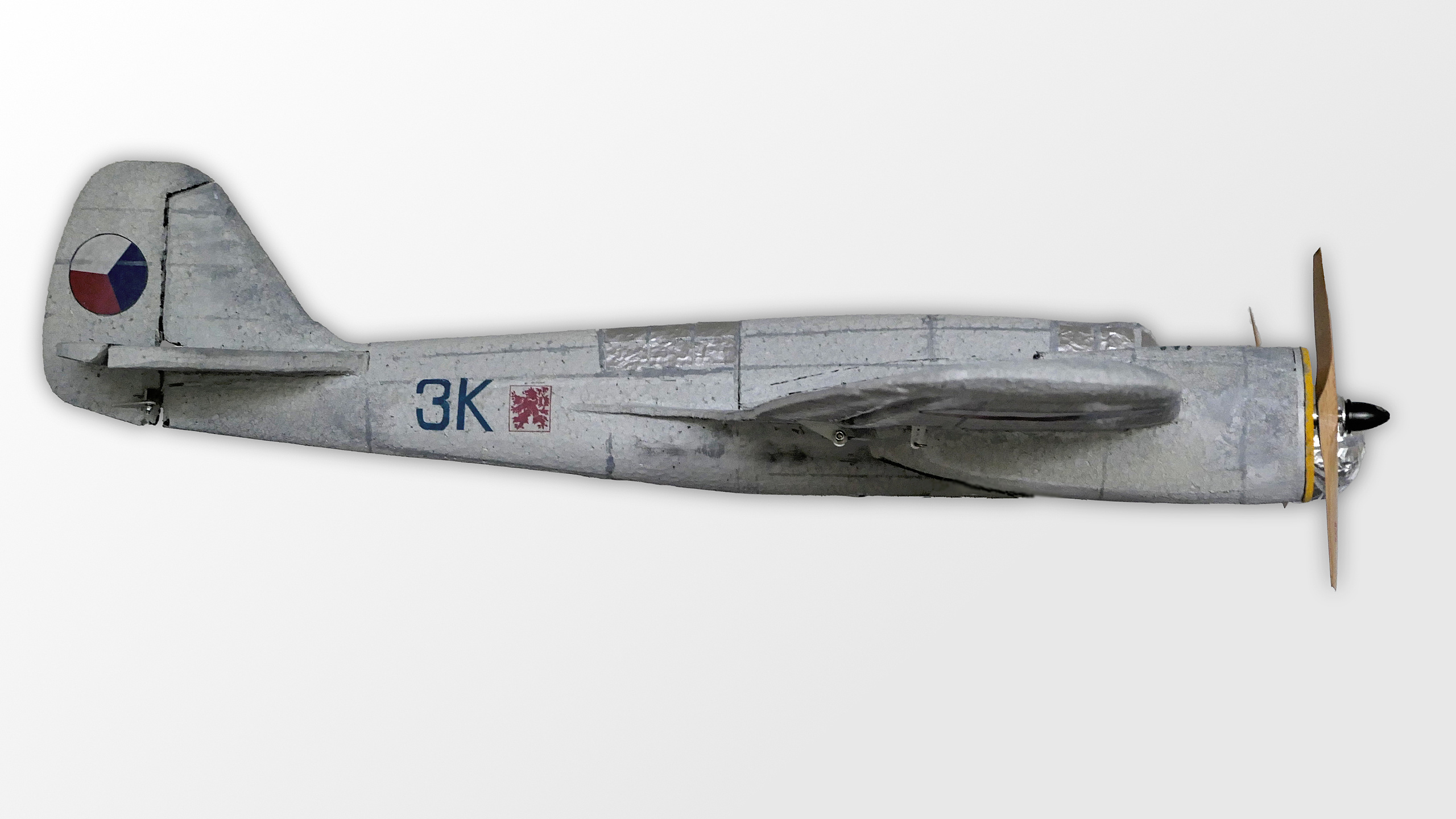

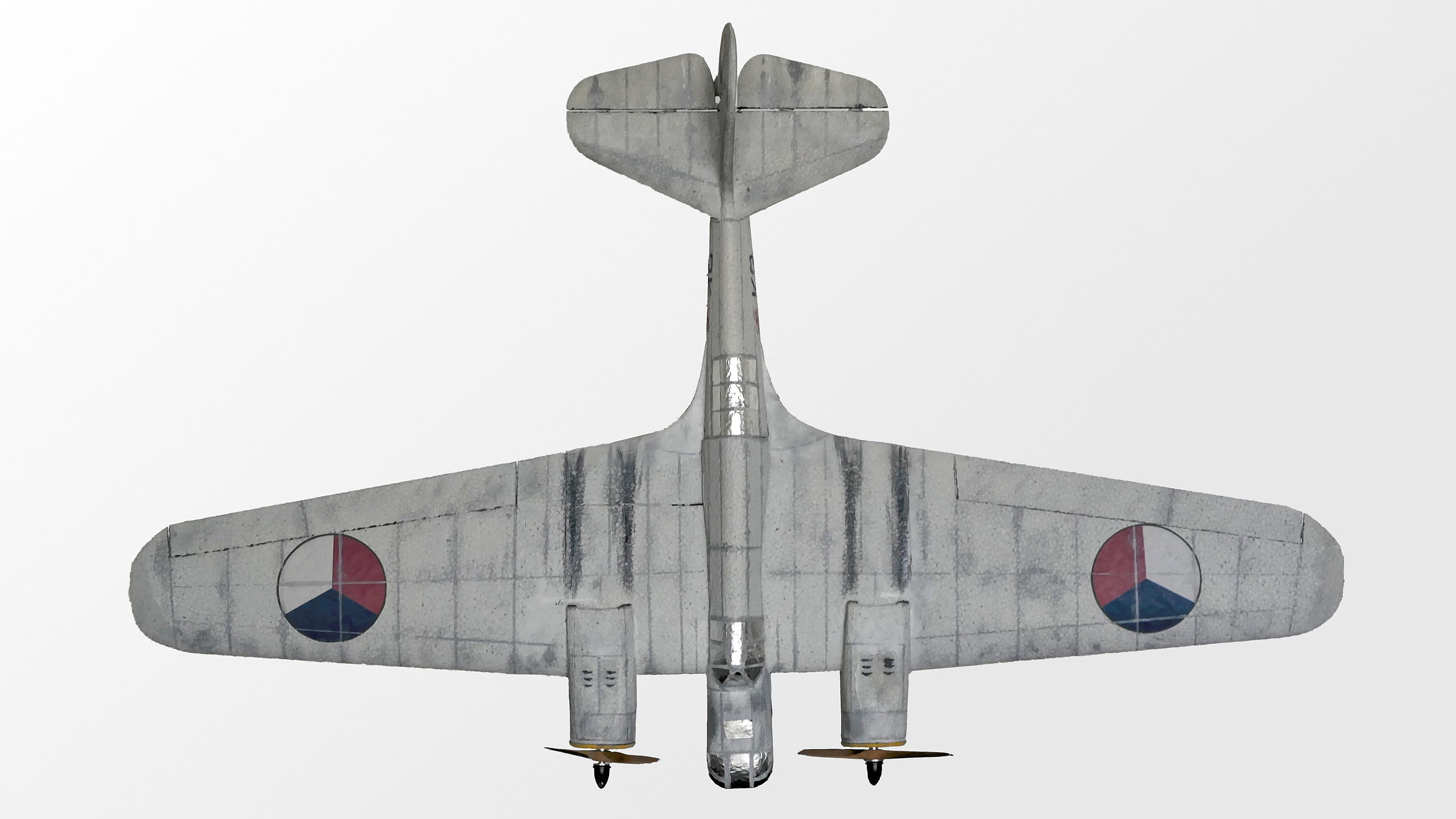

Kamufláž je stříkaná autosprejem. Předlohou je stroj vyrobený ještě v Sovětském svazu tak, jak létal v době mobilizace v roce 1938.

Technické údaje:

  • přibližné měřítko: 1 : 20
  • vzletová hmotnost: 725 g
  • hmotnost výřezů: 102 g
  • rozpětí: 99 cm
  • délka: 62 cm
  • těžiště: 40 mm za náběžnou hranou křídla
  • akumulátor: 1 x LiPo 3S 1500 mAh
  • serva: 4 x 9g micro s kovovými převody
  • přijímač: FrSky RX6R 2,4 GHz
  • ESC: 2 x 18A (2A BEC)
  • motor: 2 x střídavý Turnigy Aerodrive 2205/34 1500 kV, max. 12 A, 33 g, ⌀ 28 mm
  • vrtule: 2 x 6x5 protiběžné
  • max. příkon obou motorů: 24 A @ 12,6 V

Zdroje:

Tupolev SB-2. The-Blueprints.com [online]. Hilversum, The Netherlands: EVOlution Graphics B.V., ? [cit. 2020-07-23]. Dostupné z: https://www.the-blueprints.com/blueprints/ww2planes/ww2-tupolev/71811/view/tupolev_sb_2/
