Regulátor otáček pro Proxxon Micromot 60/E

Submitted by owner on

Modelář ocení přesný Proxxon Micromot 60/E, ovšem jsou situace, kdy by uvítal nižší otáčky nástroje. Oprcovávávaný plast se pak může poškodit. Předejít tomu může regulátor otáček (tip z plasticmodels.eu).

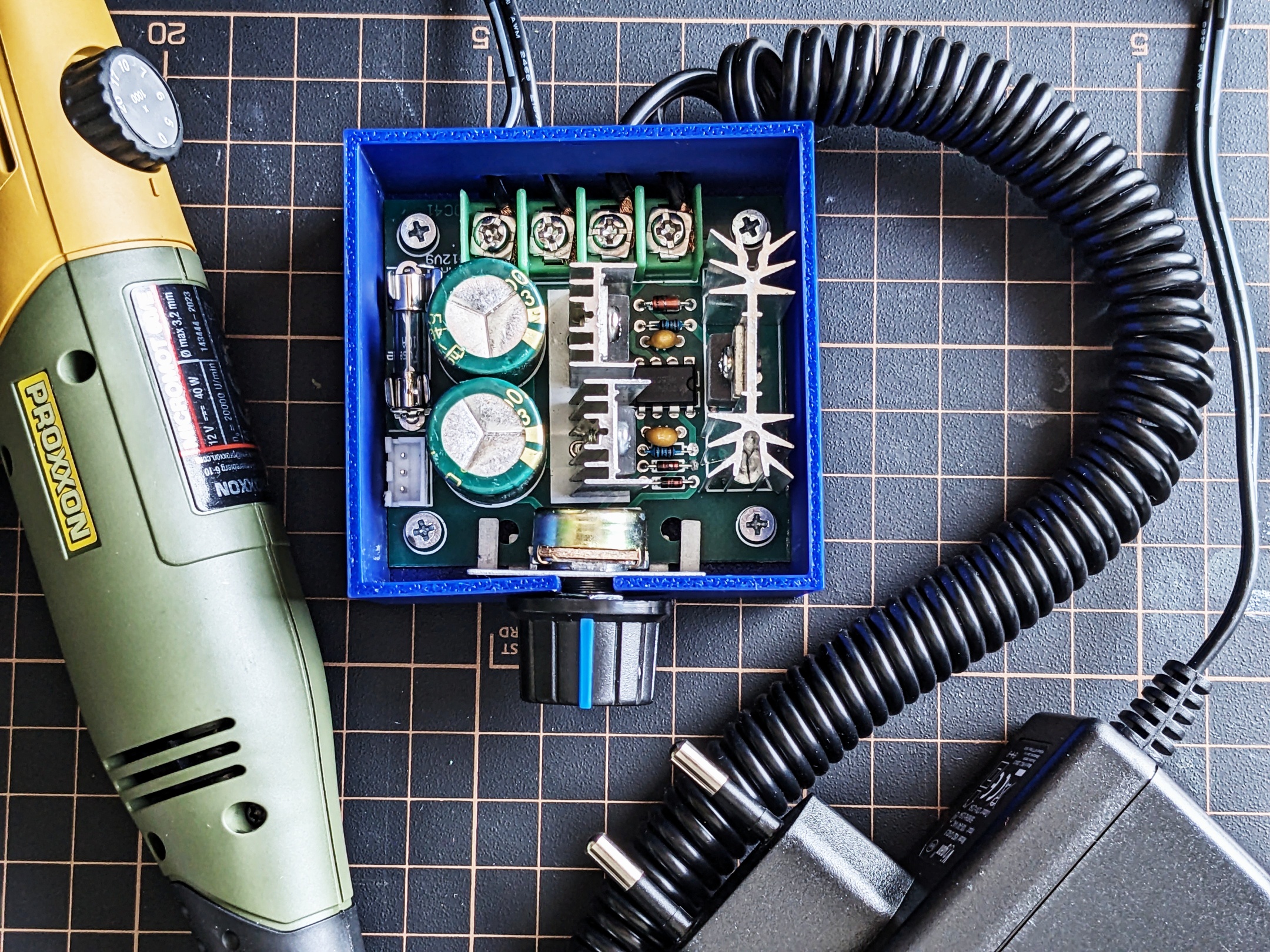

K výrobě jemnějšího regulátoru potřebujete:
  • modul PWM regulátoru 12–40 V/10 A (např. tento)
  • síťový napájecí adaptér 12 V/2,5 A (např. tento)
  • prodlužovací kabel pro Proxxon (např. tento)
  • krabičku (soubory pro 3D tisk níže)

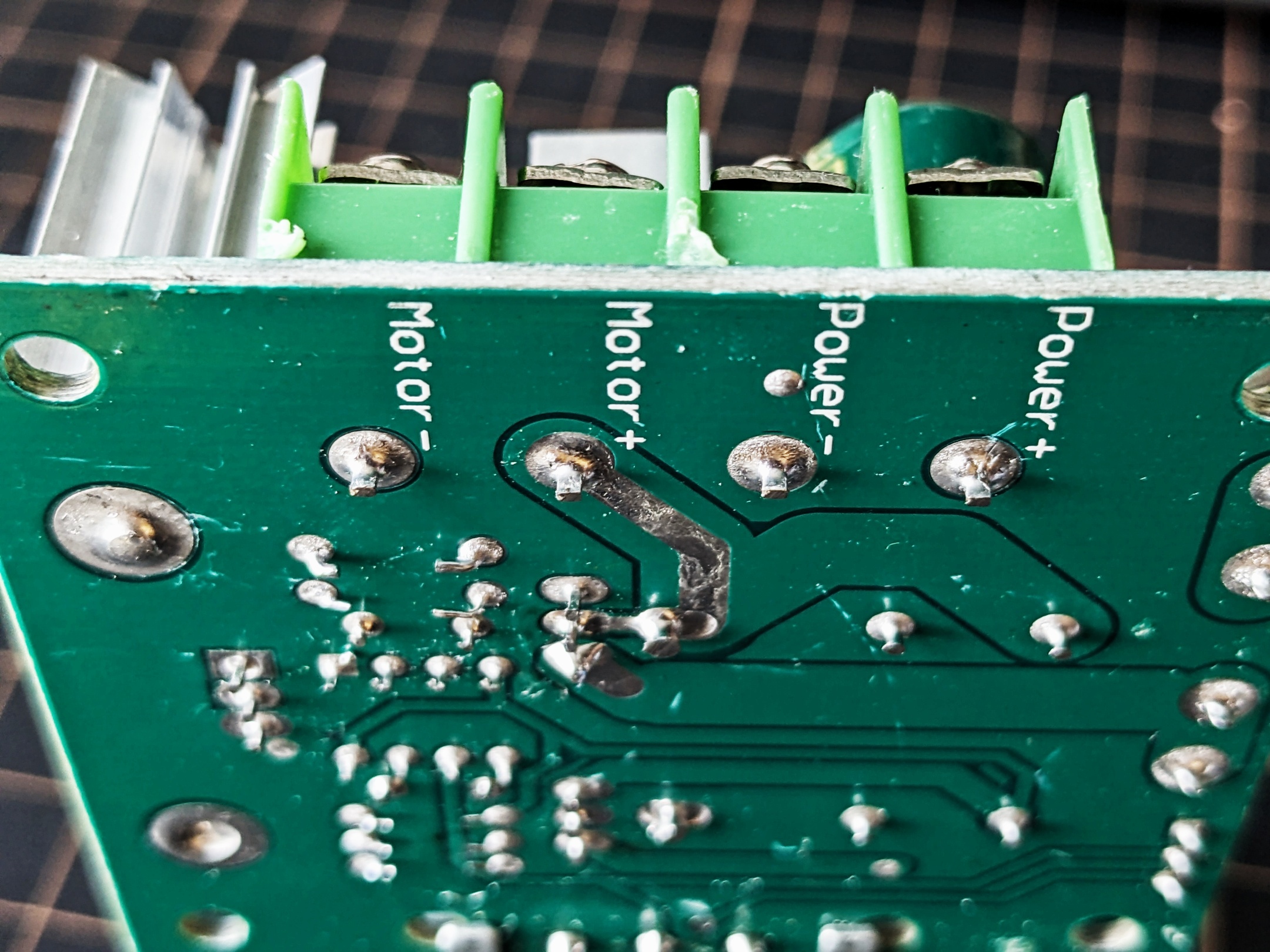

Sestavení je patrné z videa. Pozor na polaritu a polohu vstupů a výstupů (je uvedena na desce tištěného spoje).

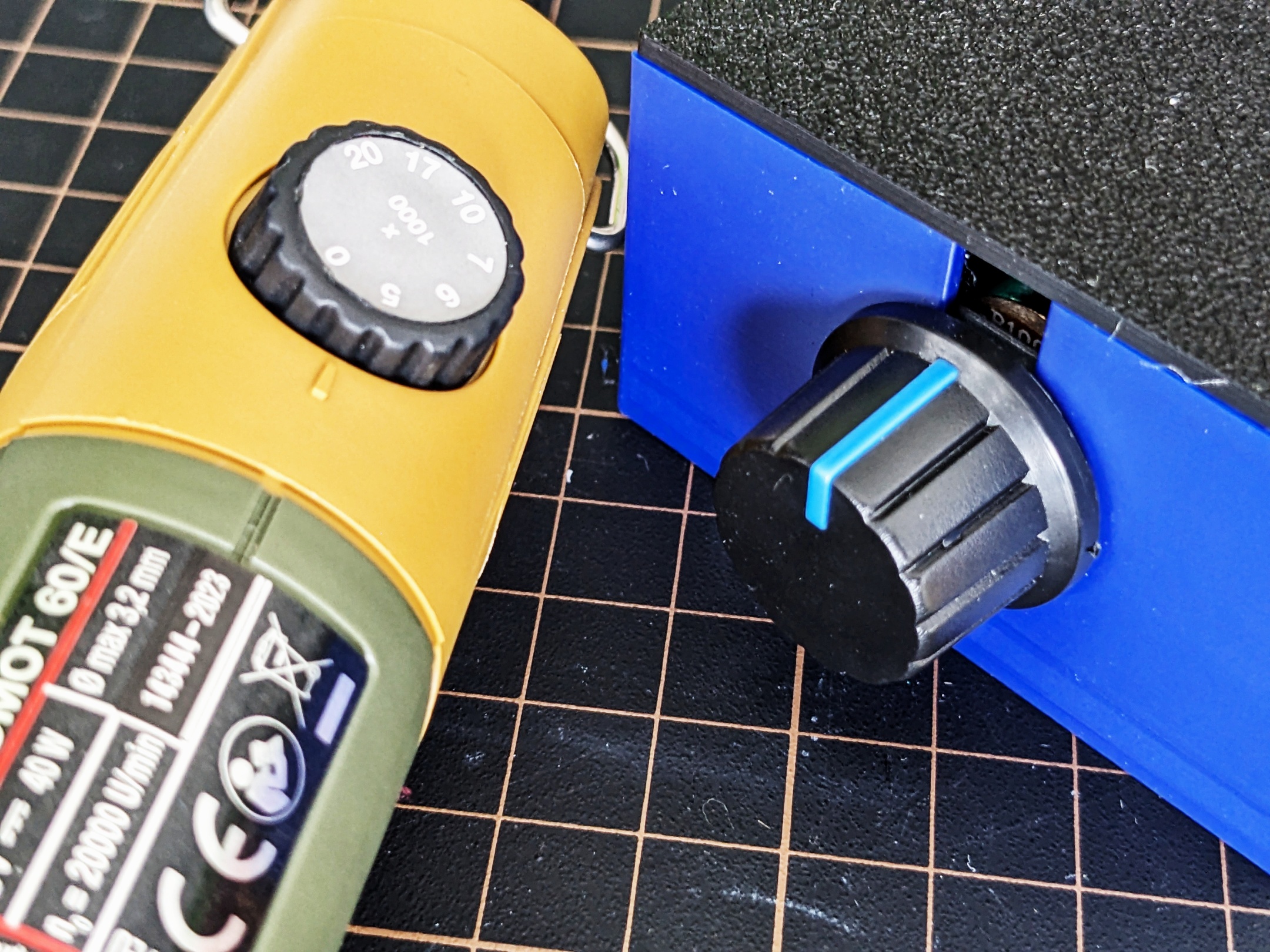

Regulátor nahradí dodávaný adaptér Proxxon. Ovladač na nástroji přestane otáčky regulovat a funguje jen jako vypínač.

STL soubory pro 3D tisk:

krabička víko
