RC vrtulový člun namísto letadla

V parném létě k vodě. A zahálet nemusí ani RC souprava.

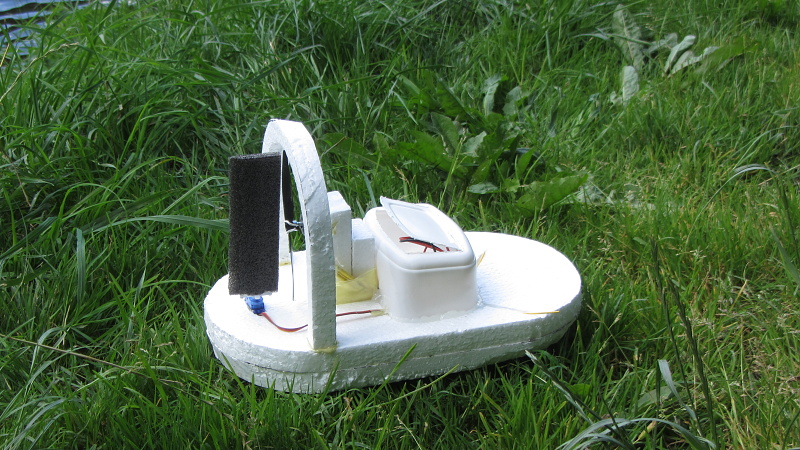

Vrtulový člun vznikl ze zbytků polystyrenových desek a pozůstatků vybavení RC letadla. Osvědčil se jako trenažér, na kterém se dá zdokonalit koordinace pohybů při ovládání létajícího modelu na dálku. Člun totiž nelétá, „klouže“ po hladině, ale přitom si kromě pohybu ve svislé ose zachovává řadu vlastností letadla.



plánek ke stažení

Materiál:

  • polystyrenová deska tloušťky 20 mm (deska z EPP)
  • „vanička“ od sádla
  • plátek pevnější pěnové hmoty tl. 5 mm na kormidlo
  • na výrobu šablony papír A4 (stačí kancelářský, lepší je s vyšší gramáží)
  • elektronika z RC modelu letadla (vysílač s přijímačem — min. 2 kanály, malý střídavý elektromotor, elektronický regulátor 6—10 A, LiPo akumulátor 150—300 mAh, miniservo 4—9 g)
  • podle zvolené desky buď řídké vteřinové lepidlo s aktivátorem, nebo lepidlo Purex Rapid (či dvousložkový 5minutový epoxid)

Nářadí:

  • řezač (odlamovací nůž, skalpel)
  • řezací podložka
  • kovové pravítko
  • tenký popisovač (fix, měkká tužka)

Návod ke stavbě:

  1. Začneme přípravou všech polystyrénových součástí. Vyřízneme je podle šablon. Kormidlo je vyrobeno z pevné pěnové výstelky používané pro balení elektroniky. Jako kryt elektroniky posloužila vanička od sádla s částečně odříznutým dnem.
    Trup je ze dvou vrstev.
    K výrobě kormidla postačí silnější karton.
    Podrobnější pokyny k práci s pěnovými materiály jsou v návodu na Ztřeštěné kuře.
  2. Polystyrénové díly lepeny Purex Rapid, plastový kryt lepen silnější vrstvou tavného lepidla (izolace proti vodě).
    Kormidlo je přilepeno tavným lepidlem přímo k páce serva.

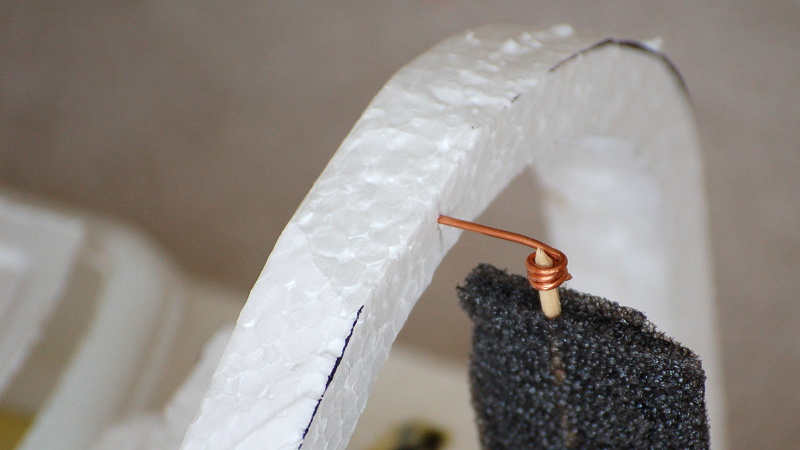

    Je-li kormidlo příliš volné, pomůže upevnění k rámu oblouku například kusem měděného drátu a špejlí, která kormidlo vyztuží v ose otáčení.

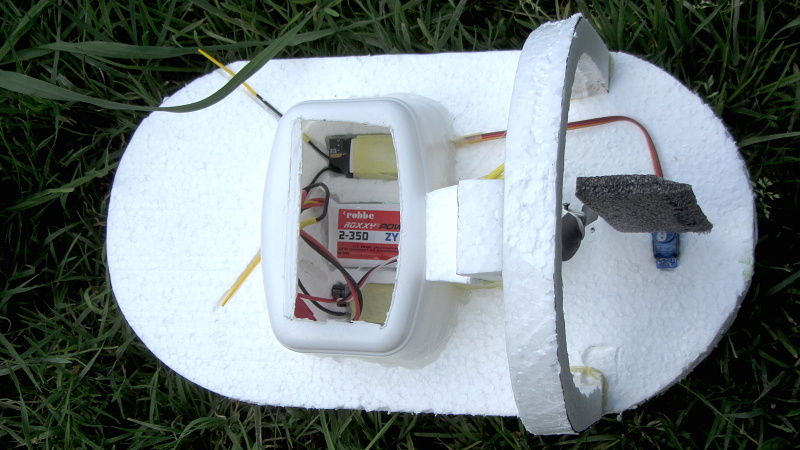

  3. Instalujeme elektroniku: elektronický regulátor, přijímač, servo, motor, tlačnou vrtuli. Vložíme akumulátor, vyzkoušíme funkčnost modelu a můžeme na vodu.

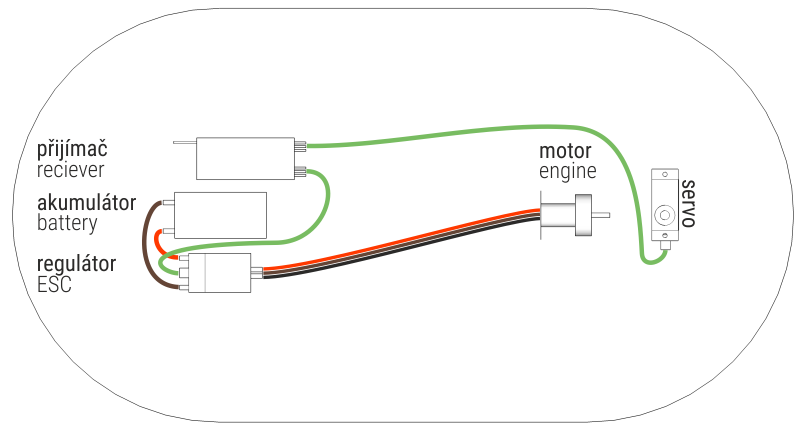

    Schéma zapojení:
